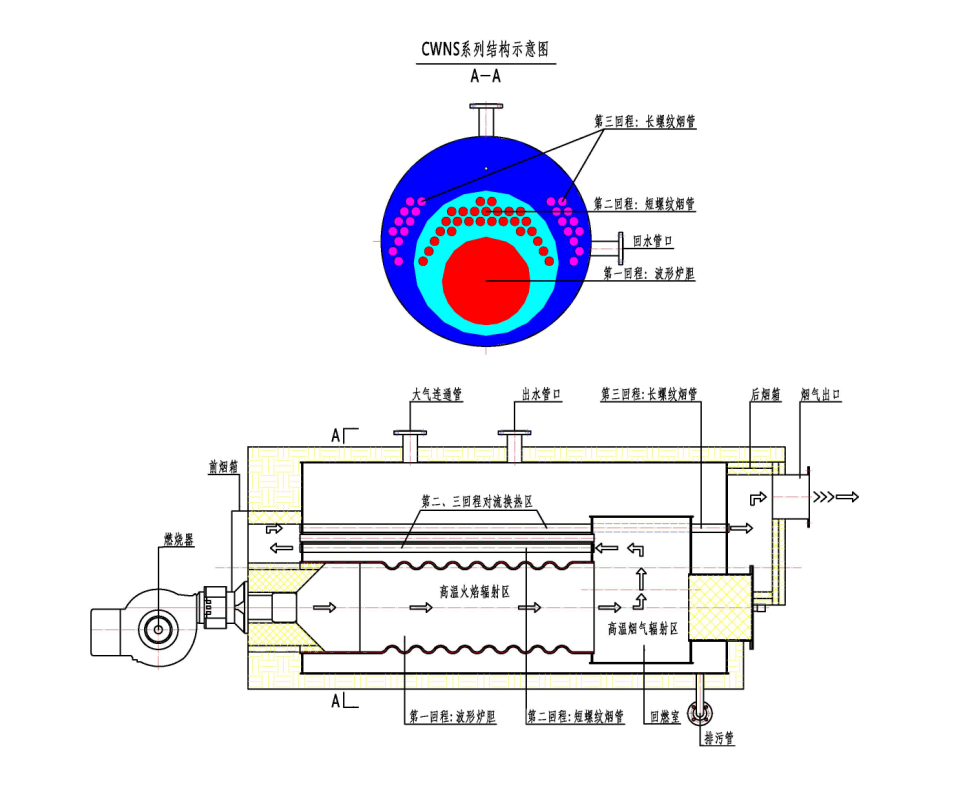

CWNS系列全自動燃油（氣）臥式熱水鍋爐（實用新型專利），采用臥式三回程濕背結構，改善鍋爐運行環境，提高鍋爐效率和使用壽命；全部煙氣通道置于水中，尾部配有余熱水箱及完善的保溫外包設計，煙箱密封采用迷宮式結構，避免了煙箱漏煙現象。鍋爐熱效率高達90%以上，采用有良好膨脹性能的波紋爐膽與錐形爐膽的組合爐膽，爐膽尺寸與火焰相吻合，煙氣流通面積以次減小，使煙氣等速流動，保證高溫煙氣在爐內的熱交換時間，達到最佳傳熱效果；采用與鍋爐完全匹配的高性能燃燒機，進行全面自動調節，使燃燒充分，節省燃料，降低污染；采用高保溫性能的超細玻璃棉，散熱損失更小；采用智能化節能控制系統，對鍋爐及供水、供暖、自控水溫系統進行控制，結合不同負荷調節燃料供給，更加節能。安裝方式為整體快裝鍋爐，振動小，對地基無特殊要求，不需地腳螺栓固定，安裝簡單易行。采用活動爐頭結構，可匹配各種燃燒器，更換爐頭，維修爐體方便快捷。前、后煙箱采用活動可拆結構，可方便地對鍋爐內部進行檢查、維護、保養，簡單、便捷，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質，是最新開發的新款產品。

性能優勢

性能優越

1、太鍋鍋爐專利產品

臥式內燃三回程全濕背設計，100%波紋爐膽，具有良好的熱伸縮性，水冷回燃室，回燃室與后管板扳邊對接，應力最低，質量更可靠。

2、大直徑波紋爐膽

鍋爐燃燒室由大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱量及熱膨脹，，輻射受熱面大。

3、熱力充足

鍋爐受熱面積按大于25平方/每噸設計配置，充分吸收有效熱量，排煙溫度低，熱損失小，保證出力足，效率高。

4、多功能安全防爆裝置

鍋爐后板上設有與爐膛連通的防爆裝置，防止燃料在爐膛內發生劇烈爆燃時，泄放瞬間的高能量，能自動復位，同時具有觀火視鏡和檢修通道的功能作用，利用運行中燃燒火焰的調整，爐膛檢查，維護方便。

5、安全降水時間足

鍋爐的燃燒室地位布置，水位確定符合國家規程，同時嚴格按國際通用規范標準的水位波動時間要求，具有充足的安全降水空間，保證鍋爐的運行安全。

6、鍋爐檢修方便

鍋爐頂部設有人孔，鍋爐前后部下方設有手孔裝置，便于爐內裝置及鍋爐底部的檢查、清理。

7、前后煙箱密封獨特

煙箱采用雙開式煙箱門，開啟方便，多級迷宮式密封，密封材料特制，壓縮性能好，完全隔阻煙氣的泄漏，可重復使用。

8、水溫、水位保護可靠

鍋爐水溫、水位設置多重控制保護，以及超煙溫保護，確保鍋爐運行的安全。

9、自動控制水平領先

鍋爐控制器采用西門子、德力西電器元件，性能可靠。具有液晶屏顯示的中英文菜單型，人機對話遠程控制的觸摸屏型。

技術參數

項目型號		CWNS、WNS系列熱水鍋爐
額定發熱量（MW）		0.35	0.7	1.05	1.4	2.1	2.8	3.5	4.2	5.6	7	8.4	10.5	12.6	14
工作壓力（MPa）		常壓/承壓
出水溫度（℃）		85/115
回水溫度（℃）		60/70
鍋爐熱效率（%）		91—95
給水溫度（℃）		20
燃料耗量	柴油（Kg/h）	32	65.4	98	131	196.2	261.6	327	392.4	523.2	654	784.8	981	1177	1310
	重油（Kg/h）	34	69.5	105	139	208.5	278	347.5	417	556	695	864	1042.5	1251	1390
	天然氣（m³/h）	39.5	79.3	119	159	237.9	317.2	396.5	475.8	644	793	951.6	1189.5	1427.4	1586
	液化氣（m³/h）	14.2	29	43.5	58	87	116	145	174	232	290	348	435	522	580
	城市煤氣（m³/h）	84	168.5	253	337	505.5	674	842.5	1011	1348	1685	2022	2527.5	3033	3370
鍋爐運輸外形尺寸	長	2800	3500	4100	4500	4700	4550	5700	6300	7000	7200	7840	8100	8230	8250
	寬	1600	1600	1900	2000	2110	2210	2500	2600	2700	2800	2860	3100	3100	3400
	高	2000	2100	2310	2360	2470	2580	2800	2900	3200	3300	3300	3400	3400	3550
總耗電量（KW）		2.3	6.7	11	13.5	19	21	23.5	26	37	37	42	45	52	52
煙囪直徑		250	350	430	450	450	550	650	650	650	800	800	900	1200	1200
運輸重量（T）		3.2	4.7	4.8	5.4	8	9.78	13.4	15.4	17.4	17.4	23.8	30	31.6	34.5
供暖面積（㎡）		3000	6000	9000	12000	18000	24000	30000	36000	48000	60000	72000	90000	108000	120000
供熱水量		7	15	22	30	45	60	75	90	120	150	180	225	270	300
